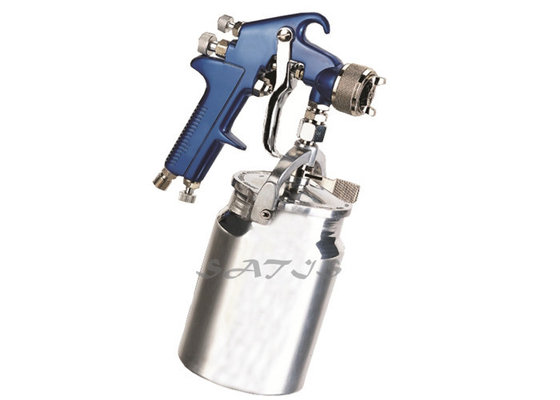

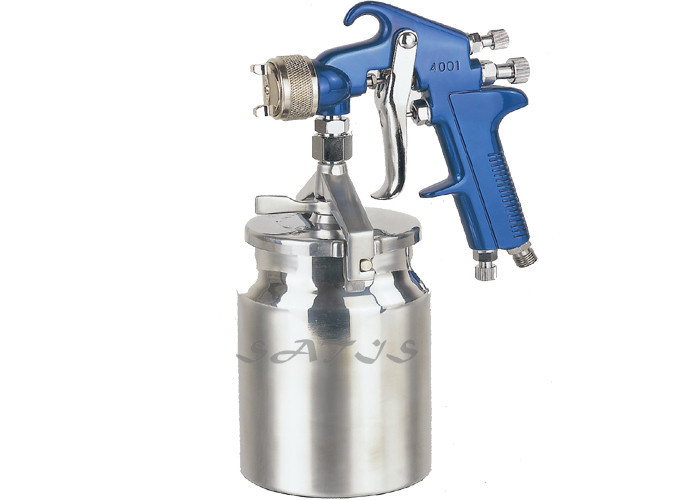

Pistolet de pulvérisation à haute pression de mini alimentation d'aspiration, pistolet de pulvérisation de compresseur d'air 1000ml
Détails sur le produit:
Lieu d'origine: | La Chine |
Nom de marque: | SATIS |
Certification: | CE |
Numéro de modèle: | ST-4001A |
Conditions de paiement et expédition:
Quantité de commande min: | 50pcs |
---|---|
Prix: | negotiation |
Détails d'emballage: | boîte de couleur |
Délai de livraison: | 10 jours ouvrables après ont reçu votre paiement |
Conditions de paiement: | T / T ou union occidentale |
Capacité d'approvisionnement: | 3,000pcs par mois |
Détail Infomation |
|||
Bec de peinture: | Φ14mm/Φ1.7mm | Capacité de tasse: | 1000cc |
---|---|---|---|
Admission: | 1/4" | Pression de fonctionnement: | 4.5bar |
Largeur de modèle: | 150-180mm | Paquet: | boîte de couleur |
Surligner: | pistolets de pulvérisation de peinture de voiture,pression atmosphérique pour le pistolage |
Description de produit
Spécifications :
Bec standard de diamètre : | 1.4mm |
Taille de bec : | 1,4--2.0mm |
Pression atmosphérique évaluée : | 3.0Bar/45Psi |
Largeur de Max.Pattern d'en forme d'hélice : | 240mm |
Capacité de récipient de peinture : | 1000ml |
Type d'alimentation : | Aspiration |
Caractéristique :
Type d'alimentation : Aspiration
Bec standard : Φ1.4mm
Bec facultatif : Φ1.4/1.7/1.8/2.0mm
Pression de fonctionnement : 3.5-5.0bar
Largeur de Peattern : 200-250mm
Consommation d'air : 7.0-12.0cfm
Capacité de peinture : 1000 ml
Boîte de couleur :
20PCS (68x42x34cm), 12/10KGS
Principalement utilisé pour la peinture adhésive moyenne des surfaces adhésives moyennes ou basses.
ST-4001A a éclaté le dessin :
NUMÉRO DE LA PIÈCE. |
DESCRIPTION |
NUMÉRO DE LA PIÈCE. |
DESCRIPTION |
1 |
Ensemble de chapeau d'air |
24 |
Joint de tuyaux d'air |
2 |
Bec |
25* |
Pin d'en cuivre |
9 |
Ressort de soupape à pointeau |
26 |
Tasse |
10 |
Joint en cuivre |
27 |
Ensemble de soupape de réglage d'air |
11 |
Aiguille liquide |
29* |
Cloison |
12 |
Écartez Adj. Valve Set |
30* |
Écrou |
13 |
Pin de déclencheur |
31* |
Vis |
15 |
0-ring |
32 |
Filtre |
16 |
Guide de soupape à pointeau |
33 |
Entrée d'air |
17 |
Vis |
34* |
Garniture de tasse |
18 |
Joint liquide |
38* |
Pièces de rechange |
19 |
Vis de réglage liquide |
39* |
Assy de couvercle. Ensemble |
20 |
Déclencheur |
41* |
Ensemble de soupape à air |
22* |
0-ring |
42* |
Assemblée de tube matérielle |
21 |
Air orientant l'anneau |
43* |
Tasse Assemby supérieur |
23* |
Levier |
44* |
Assemblée de joug |
Avertissements et précautions de sécurité
AVERTISSEMENT : À l'aide de l'outil, des mesures de sécurité de base devraient toujours être suivies à
réduisez le risque de dommage corporel et de dommages à l'équipement. Lisez toutes les instructions avant d'utiliser cet outil !
1. Maintenez la zone de manoeuvre propre. Les secteurs encombrés invitent des blessures.
2. Observez les états de zone de manoeuvre. N'utilisez pas les machines ou les machines-outils dans des emplacements humides ou humides. N'exposez pas à la pluie. Maintenez la zone de manoeuvre bien allumée. N'utilisez pas les outils d'air en présence des gaz inflammables ou des liquides.
3. Maintenez les enfants partis. On doit ne jamais permettre des enfants dans la zone de manoeuvre. Ne les laissez pas manipuler des machines, des outils, des rallonges, ou des tuyaux d'air.
4. Stockez l'équipement oisif. Si non utilisables, des outils doivent être stockés dans un emplacement sec pour empêcher la rouille. Fermez à clef toujours les outils et maintenez hors de portée des enfants.
5. Utilisez l'outil droit pour le travail. N'essayez pas de forcer un petit outil ou un attachement pour effectuer le travail d'un plus grand outil industriel. Il y a sûr que forwhich d'applications cet outil aient été conçues. Il réalisera le travail mieux et plus sans risque au taux pour lequel on l'a prévu. Ne modifiez pas cet outil et n'utilisez pas cet outil pour un but pour lequel on ne l'a pas prévu.
