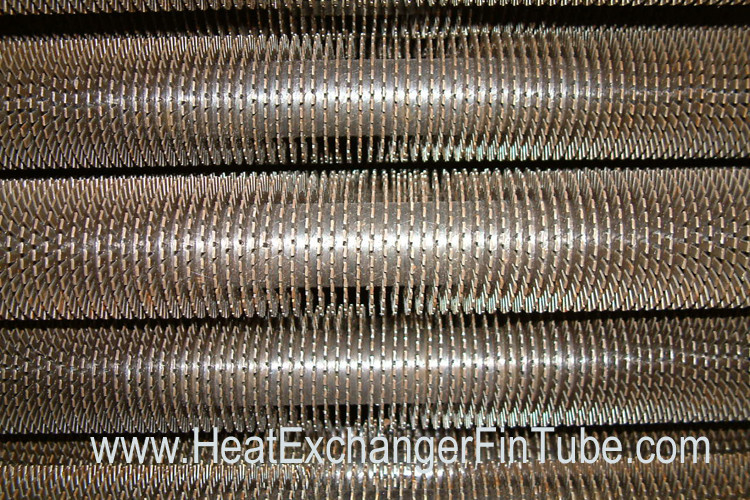

U Bent Welded Spiral Evaporator Tube, tube d'acier au carbone de SA210 gr. C SMLS
Détails sur le produit:
| Lieu d'origine: | Les matériaux de China.Imported sont disponibles. |
| Nom de marque: | Reliance |
| Certification: | SGS, ABS, BV, TUV… |
| Numéro de modèle: | HFW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau. L'échantillon est disponible. |
|---|---|
| Prix: | N/A |
| Détails d'emballage: | (1) paquet imperméable de paquet de cadre en acier ; (2) le boîtier de cadre en acier scellé par des |
| Délai de livraison: | Ex-travail dans un délai de 1 mois sur le recepit de l'ordre. |
| Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Capacité d'approvisionnement: | Capacité quotidienne environ 40 tonnes |
|
Détail Infomation |
|||
| Type de Compamy: | Fabricant, importateur et exportateur | Type de tube d'aileron: | Tube d'aileron soudé à haute fréquence ou tube d'aileron de soudure d'à haute fréquence |
|---|---|---|---|
| Type d'ailerons: | Solide/simple, dentelé, radial | origine: | porcelaine |
| port le plus proche: | Port de CHANGHAÏ, Chine | Acheteur récent: | Du Japon en janvier 2015 |
| Accessoires: | Anneaux d'entretoise | ||
| Surligner: | Tube à ailettes d'échangeur de chaleur,Tubes d'aileron soudés |
||
Description de produit
U Bent Welded Spiral Evaporator Tube, tube d'acier au carbone de SA210 gr. C SMLS
Détail :
La résistance à haute fréquence a soudé les tubes d'aileron en acier hélicoïdaux est très utilisée dans la récupération de la chaleur résiduelle de la fumée de chaudière.
|
Capacité de production de soudure générale d'à haute fréquence |
Caractéristiques générales de tube d'aileron de soudure d'à haute fréquence |
|
Installation de soudure : 4 machines finning ; Capacité de production quotidienne jusqu'à 40 tonnes ; Type d'aileron de HFW : simple solide et dentelé. |
Tube OD : 19mm mn. Longueur de tube : 18 mètres de maximal. Taille d'aileron : maximum de 32 millimètres. Épaisseur d'aileron : minute de 0.8mm Lancement d'aileron : mn 4 millimètres pour les ailerons solides et 3.3mm pour les ailerons dentelés. |
Processus de fabrication : La bande d'aileron est soudée sans interruption et enroulé en spirale sur un tube nu poli. Et le tube et les ailerons sont collés ensemble à l'aide de la technique à haute fréquence de soudage par résistance.
Nous produire les deux tube à ailettes en acier soudé hélicoïdal simple et dentelé solide. Et aussi, tous les tubes de soudure en spirale pourraient être pliés au milieu ou à l'extrémité des tubes d'aileron, nous l'appelons des tubes d'épingle à cheveux.
Critères d'acceptation :
La NORME INTERNATIONALE POUR DES DIMENSIONS, des TOLÉRANCES, ET DES ESSAIS DE RÉSISTANCE À HAUTE FRÉQUENCE A SOUDÉ LES AILERONS ou les conditions de la livraison (TDC) des clients.
Contrôle visuel :
parties ONU-soudées d'aileron, dommages d'aileron après avoir affiné, pollution de cuivre, larmes, enveloppe etc…
Contrôle dimensionnel :
Taille d'aileron, espacement d'aileron, inclination d'aileron, plissement d'aileron, longueur de la partie à ailettes et ONU-à ailettes etc…
Contrôle de recourbement :
Réduction d'Ovality, d'épaisseur et de secteur.
Revêtement extérieur :
Amorce extérieur-rouge de phosphate de zinc d'oxyde et inhibiteur de corrosion volatil intérieur (VCI) sous la forme soluble dans l'eau de comprimé.
Finition de fin de tube :
Biseau @ (30°~35°)
Taille biseautée de racine
0.5mm~1.5mm
État de la livraison
Les extrémités de tube sont coupe carrée, bavures libres, intérieurement sèches et propres enflé d'air, extérieurement enduit du vernis aux deux extrémités des tubes soudés hélicoïdaux.
Documentation :
Il inclura QAP, WPS, PQR& WPQ, les matières premières fraisent des certificats, des résultats d'échantillons d'inspection et d'essai et certificat de garantie de fabricant.
Applications :
La résistance à haute fréquence a soudé les tubes d'aileron hélicoïdaux sont largement appliquées dans les appareils de chauffage, l'échangeur de chaleur, les chaudières, les économiseurs, les préchauffeurs, les refroidisseurs, les caloducs, des appareils de chauffage mis le feu etc.….
Applications :
La résistance à haute fréquence a soudé les tubes d'aileron hélicoïdaux sont largement appliquées dans les appareils de chauffage, l'échangeur de chaleur, les chaudières, les économiseurs, les préchauffeurs, les refroidisseurs, les caloducs, des appareils de chauffage mis le feu etc.….
Caractéristiques :
Un large éventail de matériaux d'aileron et de tube ont pu être des combinaisons sont disponibles.
Caractéristiques :
Un large éventail de matériaux d'aileron et de tube ont pu être des combinaisons sont disponibles.
| Articles | Matériaux généraux | Matériaux populaires d'ASTM |
| Matériel de tube de noyau |
Acier au carbone, acier allié, acier résistant à la chaleur, Acier inoxydable etc. |
10#, 20#, 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9, 00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179, SA178, SA214, SA210-A1, SA210-C, TP304/304L/304H, TP409/410, TP316/316L, TP321/321L, TP347H, T11, T22, T91, etc.
|
| Matériel d'ailerons |
Acier au carbone, acier allié, acier résistant à la chaleur, Acier inoxydable etc. |
Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304/304L, TP316/316L, TP321/321L, etc. |
Fiche technique de dimensions que nous pouvons fournir.
|
Chaîne en acier hélicoïdale solide de fabrication de tubes d'aileron |
Ailerons solides (millimètres) |
Ailerons dentelés |
||
|
Minute |
Maximum |
Minute |
Maximum |
|
|
Tube OD (millimètres) |
19 |
219 |
19 |
219 |
|
Taille d'aileron (millimètres) |
8 |
26 |
8 |
32 |
|
Épaisseur d'aileron (millimètres) |
0,8 |
2,8 |
1 |
1,6 |
|
Densité d'ailerons (millimètres) |
4 (250FPM) |
20 |
3,3 (303FPM) |
20 |
|
Longueur de tube (millimètres) |
NON-DÉTERMINÉ |
18000 |
NON-DÉTERMINÉ |
18000 |
|
Gamme supplémentaire d'approvisionnement : (1) processus étampant de tube pour le joint de 2 tubes. (2) anneaux d'entretoise (matériel : l'acier) sont disponible. (3) un côté est les ailerons simples solides et l'autre est les ailerons dentelés, 2 types d'aileron sur le même tube. |
||||
Avantage compétitif :
- Nous avons plus de 10 000 mètres carrés d'atelier, y compris 4 lignes d'affinage de soudure à haute fréquence d'ERW, capacité de production quotidienne environ 40 tonnes ;
- Notre plan de garantie de la qualité pour les tubes en acier en spirale de soudure à haute fréquence. (2,1) contrôle de matière première pour des tubes et des ailerons de plaine. (2,2) dans à régulation de processus avec des rapports, comme WPS, PQR&WPQ ; essai d'efficacité de dépôt de soudure avant la fabrication, essai non destructif et 2,3) contrôles de tension d'inspection finale de l'essai etc. (avec des rapports (contrôle visuel et dimensionnel etc…).
- Le tube d'aileron soudé de résistance à haute fréquence est intègralement prolongé pour que la superficie maximum réalise l'efficacité. Le rapport de transfert de chaleur du tube d'aileron de soudure à haute fréquence est environ 8~9 fois plus haut que d'autres tubes simples.
- Ceci a soudé les tubes d'aileron hélicoïdaux est une unité intégrale singulière, éliminant la résistance de contact de la chaleur et les pertes. Généralement la température de côté de tube jusqu'à 800 degrés pour les ailerons en acier de stainess ; Les aciers à faible teneur en carbone, résistant à jusqu'à 475 degrés est le choix le plus commun.
