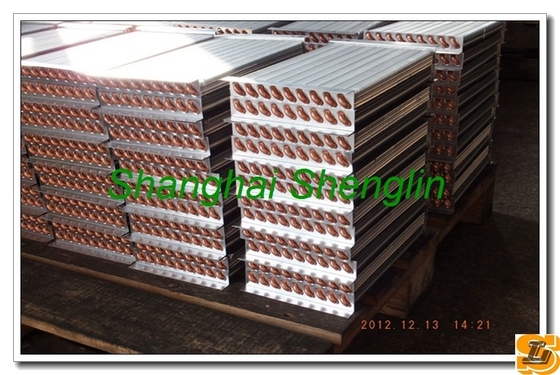

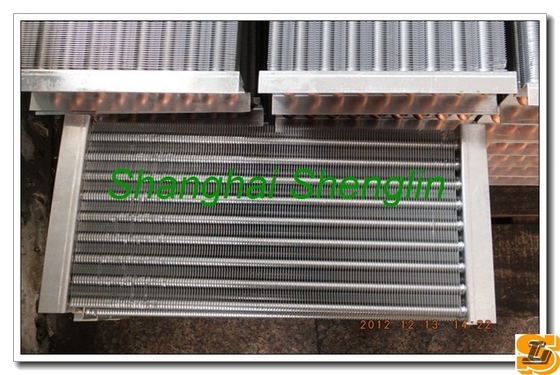

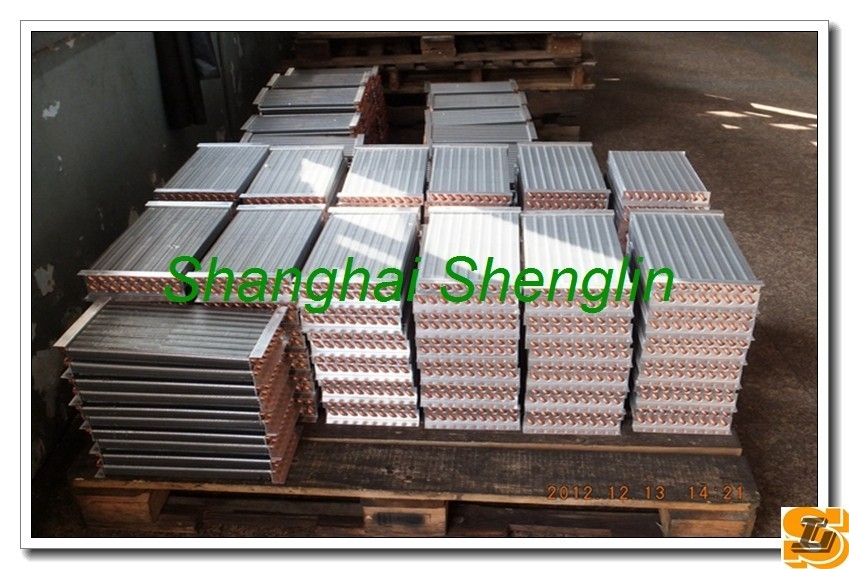

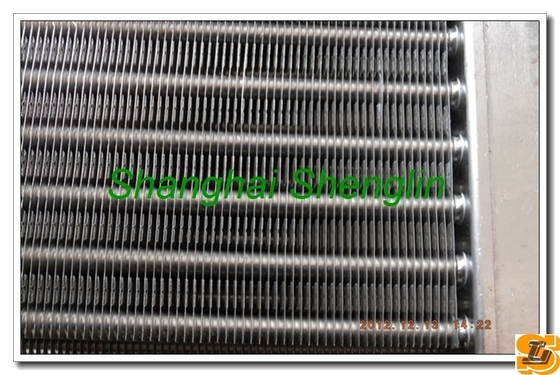

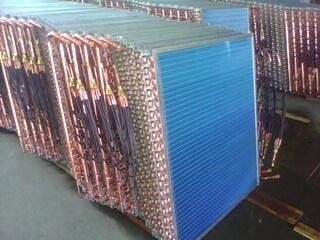

Type en aluminium d'aileron échangeur de chaleur refroidi par air de tube de cuivre pour le dispositif climatique
Détails sur le produit:
| Lieu d'origine: | Changhaï, porcelaine (continent) |
| Nom de marque: | shenglin |
| Numéro de modèle: | Point de gel |
|
Détail Infomation |
|||
| Surligner: | échangeur de chaleur de cuivre de tuyauterie,échangeur de chaleur de cuivre de tuyau,échangeurs de chaleur de cuivre |
||
|---|---|---|---|
Description de produit
Type en aluminium d'aileron échangeur de chaleur refroidi par air de tube de cuivre pour le dispositif climatique
Nous sommes un échangeur de chaleur, un condensateur, un vaporisateur et un fabricant professionnels de pompe à chaleur en Chine,
ce qui a plus de 15 ans d'expérience dans le secteur de la CAHT. Nos produits ont été exportés vers l'Europe,
Les Etats-Unis, le Japon et Moyen-Orient etc.
Description :
échangeur 1.Heat.
2.Can customerized
pression 3.Work : 0.2~3.1MPa
l'espace 4.Fin : 1.2~3.5mm
diamètre 5.Tube : 7, 7,94, 9,52, 12,75, 15,88.
Caractéristiques :
|
Aileron Type |
Cuivre Tube O.D. (millimètre) |
Rangée L'espace (millimètre) |
Trou L'espace (millimètre) |
Aileron Épaisseur (millimètre) |
L'espace d'aileron (millimètre) |
|||||
|
Aileron plat |
Onde sinusoïdale avec aileron de lame |
Aileron lisse d'onde sinusoïdale |
Fenêtre aileron |
Sesamoid aileron |
||||||
|
A |
7 |
12,7 |
21 |
0,105 |
/ |
/ |
1,3 |
1,3 |
/ |
|
|
B |
7 |
13,2 |
17,6 |
0,105 |
/ |
/ |
1,3 |
1,3 |
/ |
|
|
C |
7 |
12,7 |
20,4 |
0,105 |
/ |
/ |
1.3~1.8 |
1.3~1.8 |
/ |
|
|
D |
7,94 |
15,88 |
25,4 |
0,105 |
1.8~3.0 |
1.8~3.0 |
1.8~3.0 |
1.8~3.0 |
/ |
|
|
E |
7,94 |
19,05 |
22 |
0.105~0.13 |
1.4~3.0 |
1.4~3.0 |
1.4~3.0 |
1.4~3.0 |
/ |
|
|
E |
9,52 |
22 |
25,4 |
0.105~0.15 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
/ |
|
|
F |
9,52 |
22 |
25,4 |
0.18~0.4 |
3.5~6.35 |
/ |
/ |
/ |
/ |
|
|
G |
9,52 |
21,65 |
25 |
0.105~0.18 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
/ |
|
|
H |
9,52 |
21,65 |
25 |
0.15~0.24 |
3.2~6.35 |
3.2~6.35 |
3.2~6.35 |
/ |
/ |
|
|
I |
12,75 |
27,5 |
31,75 |
0.115~0.15 |
1.5~3.5 |
1.5~3.5 |
1.5~3.5 |
1.5~3.5 |
1.6~3.2 |
|
|
J |
15,88 |
33 |
38,1 |
0.115~0.15 |
1.5~4.0 |
1.5~4.0 |
1.5~4.0 |
/ |
/ |
|
|
K |
15,88 |
34,64 |
40 |
0.115~0.15 |
/ |
2.6~3.5 |
2.6~3.5 |
/ |
/ |
|
Type d'aileron :
type hydrophile type plat aileron Sesamoid d'aileron-fenêtre d'aileron de plaine
|
Article |
Type d'échangeur de chaleur |
Opération milieu |
Opération pression (MPA) |
Application |
|
1 |
Φ16/Φ9.52/Φ12.7 Tube de cuivre avec l'aileron en aluminium |
Eau froide/chaude |
1,6 |
Utilisé pour l'air combiné manipulant l'unité, dispositifs de climatisation de la bobine etc. de fan |
|
2 |
Φ18/Φ20 Enroulement de tuyau d'acier avec la tôle d'acier |
Vapeur |
0,2 |
Utilisé pour l'air combiné manipulant l'unité, dispositifs de climatisation de la bobine etc. de fan |
|
3 |
Φ16/Φ9.52/Φ12.7 Tube de cuivre avec l'aileron en aluminium |
Saumure |
1,6 |
Utilisé pour le transfert de chaleur dans l'entreposage au froid et toutes sortes de basse température systèmes |
|
4 |
Φ9.52/Φ7.94/Φ7 Tube de cuivre avec l'aileron en aluminium |
Éthylène-glycol |
1,6 |
Utilisé de la récupération de l'énergie et du bas périphériques du système de la température |
|
5 |
Φ16 Tube de cuivre avec l'aileron en aluminium |
Boue de glace |
1,6 |
Utilisé pour l'état sec d'opération, systèmes de la déshumidification etc. d'air frais |
|
6 |
Φ9.52/Φ7.94/Φ7 Tube de cuivre avec l'aileron en aluminium |
R22 |
1,9 |
Utilisé pour l'air d'industrie et de commerce système de traitement |
|
7 |
Φ9.52/Φ7.94/Φ7 Tube de cuivre avec l'aileron en aluminium |
R407C |
1,9 |
Utilisé pour l'air d'industrie et de commerce système de traitement |
|
8 |
Φ9.52/Φ7.94/Φ7 Tube de cuivre avec l'aileron en aluminium |
R134a |
3,1 |
Utilisé pour le véhicule et le navire etc. dispositifs de transport |
EMBALLAGE :
Atelier :
